一、定义

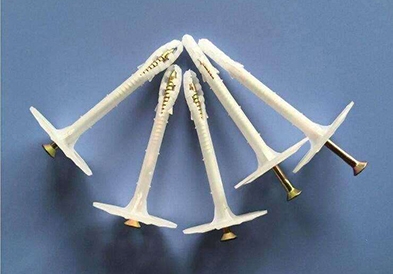

由膨胀件和膨胀套管组成,或仅由膨胀套管构成,依靠膨胀产生的摩擦力或机械锁定作用连接保温 系统与基层墙体的机械固定件,简称锚栓。
二、一般要求
2.1锚栓可用于下列类别的基层墙体:
a) 普通混凝土基层墙体(A类);
b) 实心砌体基层墙体(B类),包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝 土墙体;
c) 多孔砖砌体基层墙体(C类),包括烧结多孔砖、蒸压灰砂多孔砖砌体墙体;
d) 空心砌块基层墙体(D类),包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体;
e) 蒸压加气混凝土基层墙体(E类)。
2.2塑料膨胀件和塑料膨胀套管应采用原生的聚酰胺(Polyamide6、Polyamide6.6)、聚乙烯(Polyethylene) 或聚丙烯(Polypropylene)制造,不应使用zai生材料。
2.3钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造;当采用电镀锌处理时,应 符合GB/T 5267.1的规定。零件的机械性能、尺寸、公差及粗糙度应符合设计图纸并符合现行相关国 家标准的规定。
2.4不同类别的基层墙体,应选用不同类型的锚栓,并应符合下列要求:
a) C类基层墙体宜选用通过摩擦和机械锁定承载的锚栓。
b) D类基层墙体应选用通过摩擦和机械锁定承载的锚栓。
2.5用于岩棉外墙外保温系统时,宜选用圆盘直径为140 mm的圆盘锚栓。
2.6安装锚栓的基层墙体的厚度,不应小于100 mm;基层墙体的厚度不应包括找平层或饰面层厚度。
2.7锚栓的锚固深度不应小于25 mm,zui小允许边距为100 mm,zui小允许间距为100 mm。
2.8当实际工程中的基层墙体在材料类型、强度等级、孔洞形状和位置、肋的数量和厚度等方面与附录 C中规定的试验用基层墙体试块不同或者无法明确判定时,应通过在工程实际使用的墙体材料上进行 拉拔试验,确定锚栓的抗拉承载力标准值,试验方法参见本标准附录B。
2.9锚栓的安装温度不应低于0°C。
三、要求
3.1尺寸及公差
圆盘锚栓的圆盘公称直径不应小于60 mm,公差为±1.0 mm。膨胀套管的公称直径不应小于 8 mm,公差为±0.5 mm。
3.2锚栓抗拉承载力标准值
标准试验条件下锚栓的抗拉承载力标准值应符合表1的要求。
表1标准试验条件下锚栓抗拉承载力标准值 单位为千牛
项目 | 性能指标 | ||||
A类基层墙体 | B类基层墙体 | C类基层墙体 | D类基层墙体 | E类基层墙体 | |
锚栓抗拉承载力标准值,KN | ≥0.60 | ≥0.50 | ≥0.40 | ≥0.30 | ≥0.30 |
注:当锚栓不适用于某类基层墙体时,可不做相应的抗拉承载力标准值检测。 |
3.3锚栓圆盘抗拔力标准債
标准试验条件下锚栓圆盘的抗拔力标准值应符合表2的要求。
表2标准试验条件下锚栓圆盘的抗拔力标准值 单位为千牛
项目 | 性能指标 |
圆盘抗拔力标准值,KN | ≥50 |
